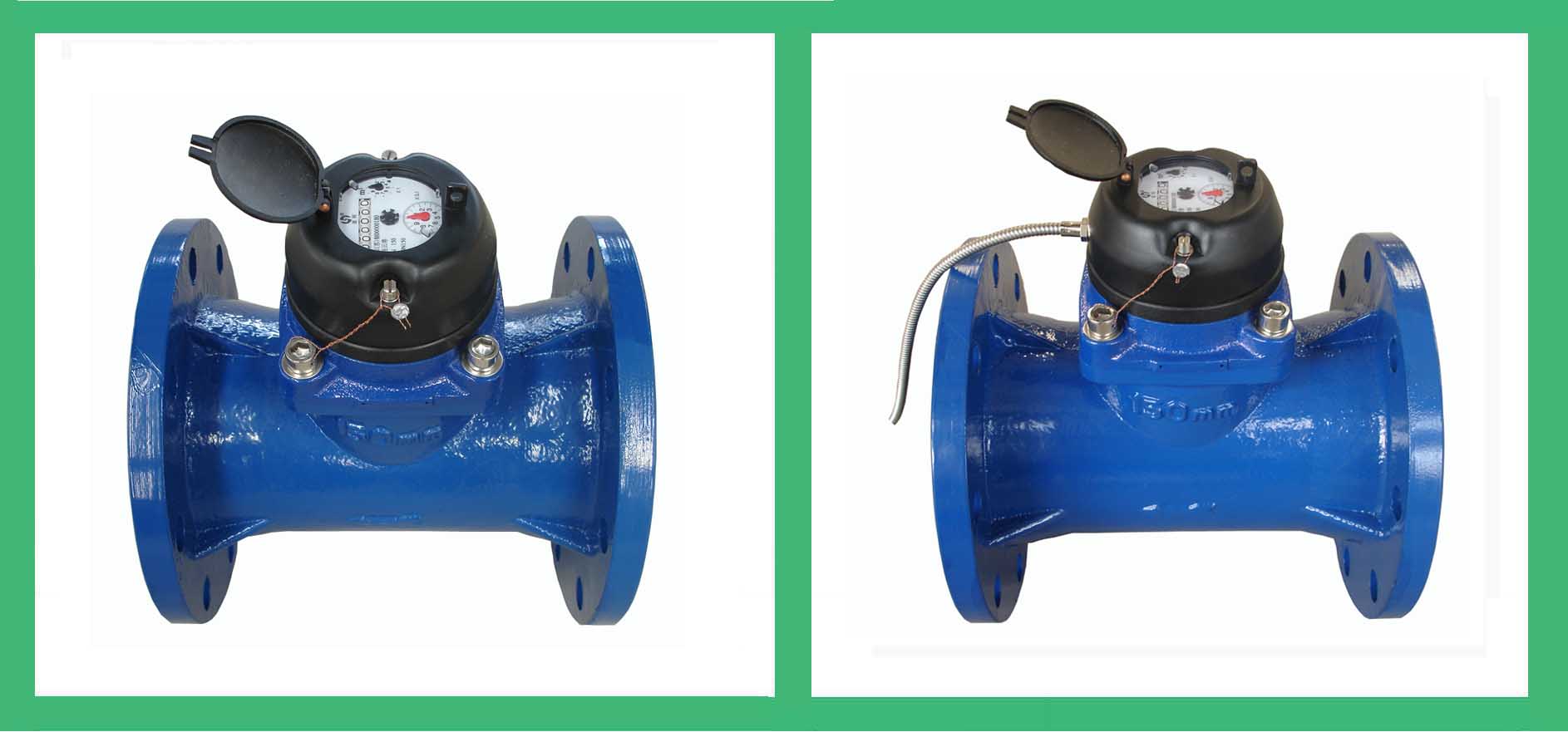

水平旋翼可拆卸干式防堵塞熱水表WI（R）－（50～300）E/A
用 途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar）;1.6MPa（16bar） 水溫：0.1℃～90℃。
特 點：本水表為可拆干式磁傳動水表，具有以下優點：可拆卸式結構，表殼不必從管道上拆下，機芯可拉出修理或更換;機芯構件通用性好，減少備用零件;可以測量水質較硬和含垢、含懸浮顆粒及環繞物的水質，防堵塞;流通能力大，壓力損失小，計量精度高，使用壽命長;根據需要可配有遠傳發訊裝置.脈沖當量有100升/脈沖和1000升/脈沖供選擇.
主要技術參數
|
公稱口徑
mm
|
計量等級
Q3/Q1
|
過載流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小讀數
|
最大讀數
|
|
m3/h
|
m3
|
|
50
|
20
|
31.25
|
25
|
2.0
|
1.25
|
0.01
|
9999999
|
|
65
|
20
|
50
|
40
|
3.2
|
2.0
|
0.01
|
9999999
|
|
80
|
20
|
78.75
|
63
|
5.04
|
3.15
|
0.01
|
9999999
|
|
100
|
20
|
125
|
100
|
8.0
|
5.0
|
0.01
|
9999999
|
|
125
|
20
|
200
|
160
|
12.8
|
8.0
|
0.01
|
9999999
|
|
150
|
20
|
312.5
|
250
|
20
|
12.5
|
0.01
|
9999999
|
|
200
|
20
|
500
|
400
|
32
|
20
|
0.01
|
9999999
|
|
250
|
20
|
787.5
|
630
|
50.4
|
31.5
|
0.1
|
99999999
|
|
300
|
20
|
1250
|
1000
|
80
|
50
|
0.1
|
99999999
|

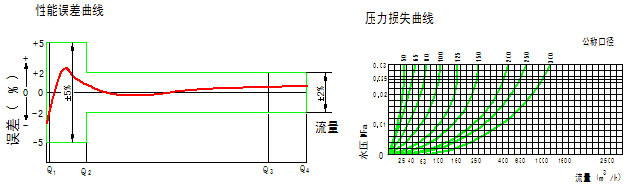

示值誤差限：從分界流量到過載流量為 ±3%； 從最小流量到分界流量（不包括分界流量）為±5%。
外形尺寸及重量
|
口徑
DN
|
長
L
|
寬
B
|
高
H
|
連接法蘭
|
公稱壓力
MPa
|
重量
kg
|
|
|
法蘭外徑D
|
螺栓孔中心圓直徑D1
|
連接螺栓
|
|
|
mm
|
|
|
50
|
200
|
165
|
277
|
165
|
125
|
4×M16
|
1.0
|
10
|
|
|
1.6
|
|
|
65
|
200
|
185
|
289
|
185
|
145
|
4×M16
|
1.0
|
13.5
|
|
|
1.6
|
|
|
80
|
225
|
200
|
305
|
200
|
160
|
8×M16
|
1.0
|
15.5
|
|
|
1.6
|
|
|
100
|
250
|
220
|
316
|
220
|
180
|
8×M16
|
1.0
|
18.5
|
|
|
1.6
|
|
|
125
|
250
|
250
|
331
|
250
|
210
|
8×M16
|
1.0
|
24.8
|
|
|
1.6
|
|
|
150
|
300
|
285
|
360
|
285
|
240
|
8×M20
|
1.0
|
27.6
|
|
|
1.6
|
|
|
200
|
350
|
340
|
403
|
340
|
295
|
8×M20
|
1.0
|
47.5
|
|
|
12×M20
|
1.6
|
48
|
|
|
250
|
400
|
395
|
451
|
395
|
350
|
12×M20
|
1.0
|
71
|
|
|
405
|
456
|
405
|
355
|
12×M24
|
1.6
|
73
|
|
|
450
|
405
|
456
|
405
|
355
|
12×M24
|
1.6
|
76
|
|
|
300
|
450
|
445
|
501
|
445
|
400
|
12×M20
|
1.0
|
80
|
|
|
460
|
506
|
460
|
410
|
12×M24
|
1.6
|
82
|
|
|
500
|
460
|
506
|
460
|
410
|
12×M24
|
1.6
|
85
|
|

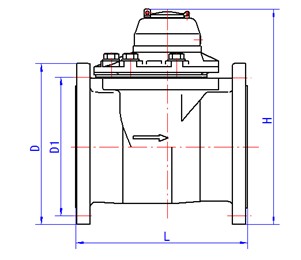

外形尺寸
